Com - e motherboard industri, memenuhi kebutuhan ganda pemrosesan gambar dan gateway komunikasi
COM - e ini M Motherboard Industri, Berdasarkan Platform Intel ke -12 - 14th Gen Core Processor, tersedia dalam dua ukuran, dioptimalkan untuk pemrosesan grafis dan skenario antarmuka komunikasi. The motherboard supports the H610/B660/Q670 chipsets, boasts powerful multi-display capabilities (HDMI, DP, LVDS, VGA), and supports expandable MXM discrete graphics modules, making it suitable for high-load tasks such as industrial vision and AI edge computing. Versi lain mendukung hingga enam Intel I 226 2.5 g port jaringan, dengan ekspansi port optik optikal, dan mendukung modul nirkabel 4G/WiFi ganda, membuatnya cocok untuk jaringan - aplikasi intensif seperti transportasi cerdas dan komunikasi daya. Kedua versi mendukung input tegangan - yang luas, pengatur waktu pengawas, dan fungsionalitas daya otomatis, dan kompatibel dengan berbagai sistem operasi domestik untuk memenuhi kebutuhan tertanam yang disesuaikan dari berbagai industri.
Spesifikasi
|
Prosesor |
CPU |
Dukung Intel Core 12-13-14th CPU I3-12100 (3.3GHz/4 Thread/8 Threads/12MB/HD730/14NM/60W/LGA1700) |
|
Chipset |
Intel® H610/B660/Q670 |
|
|
Bios |
AMI 32Mbit, mendukung boot Diskless, Wake Wake - Up, power - ON, Watchdog dan fungsi lainnya |
|
|
Ingatan |
Kapasitas |
8GB SO - DIMM DDR 5 4800 memori MHz, max.96gb |
|
Penyimpanan |
Antarmuka Sata Antarmuka msata M.2 Antarmuka |
1*SATA 3.0 1*msata 1*M.2 Kunci M NVME 2280 1*M.2 Key m Sata 2280 |
|
menunjukkan |
Chipset Keluaran |
CPU Integrated Graphics Card HD Graphics VGA+HDMI+DP+LVDS Tampilan Tunggal, Tampilan Ganda, Triple, Display Quad (Tampilan Sinkron/Asynchronous) 1 × VGA (Resolusi Maksimal yang Didukung: 1920 × 1080) 1 × HDMI (Resolusi yang Didukung Maksimum: 3840x 2160 60 Hz) 1 × dp (resolusi yang didukung maksimum: 7680x 4320 60 Hz) |
|
menunjukkan |
Output kartu grafis independen Model kartu grafis independen opsional dan menampilkan saluran output |
HDMI+HDMI+HDMI+DP Single Display, Dual Display, Triple Display, Quad Display (Synchronous/Asynchronous Display) 1 × HDMI (Resolusi Maksimal yang Didukung: 3840x2160) 1 × HDMI (Resolusi Maksimal yang Didukung: 3840x2160) 1 × DP (Resolusi Maksimal yang Didukung: 3840x2160/7860*4320) Gtx 1030 2 gb (hdmi/dp) Gtx 1050 2 gb (hdmi/hdmi/dp) Rx 550 4 gb (hdmi/hdmi/hdmi) GTX1050TI 4GB (HDMI/HDMI/DP) Gtx 1650 4 gb (hdmi/hdmi/dp) Gtx 1060 6 gb (hdmi/hdmi/dp) Gtx 1070 8 gb (hdmi/dp/dp) Gtx 1080 8 gb (hdmi/dp/dp) Rtx 3050 6 gb (hdmi/hdmi/dp) Rtx 3050 8 gb (hdmi/hdmi/dp) Rtx 3060 6-12 gb (hdmi/hdmi/dp) Rtx 3070 8 gb (hdmi/hdmi/dp) Rtx 3080 16 gb (hdmi/hdmi/dp) Rtx 4060 8 gb (hdmi/hdmi/dp) A 1000 4 g (dp/dp) A 2000 8 g (dp/dp) T 1000 4 g (dp/dp) P 1000 4 g (dp/dp) P 2000 4 g (dp/dp) P 3000 6 g (dp/dp) |
|
Jaringan |
Chip WiFi/3G/4G |
1 × 10/100/1000m (RJ45 LAN) Port jaringan ganda opsional 1 x Modul WiFi Dukungan 802.11b/g/n (m.2 PCIe Half Card) |
|
I/O |
USB 3.0 USB2.0 Ketik - c Com Tombol daya Mengatur ulang Antarmuka OPS Lampu LED DC Jack satu {- Key Restore Audio |
3 × USB3.0 (chip B660/H670 dapat mendukung 6 USB3.0) 3 × USB2.0 1x type - c 1x com opsional Tombol 1 × Daya Tombol reset 1 × Antarmuka 1 × OPS (80pin) 1 x Lampu Indikator Daya & Lampu Indikator Hard Disk 1x 1 × Jack DC 1 x Satu - Key Restor 1 × line - out & mic - di, efek suara 6-channel terintegrasi |
|
Fungsi Onboard |
Port com USB2.0 Pciex4 Mini pcie M.2 LVD Gpio Com - e VGA SPK PANEL Sata
|
6*RS232 (2 di antaranya adalah opsional RS422/485) Opsional (com tunggal default) 1*USB Pin (Diperluas ke 2*USB2.0) mendukung hingga 4 set USB2.0 1*pciex16 (mxm) 1*minipcie (3G/4G) 1*M.2 WiFi/5G 1*LVD 1*8-input 8-output GPIO 1*datang (opsional) 1*jvga (opsional) 1*SPK (3-5W) 1*Panel depan 1*Sata |
|
Catu daya |
Masukan Konsumsi Daya Dinilai |
DC Jack 12V-19V 60W |
|
Penjaga |
Keluaran Selang |
nterrupt, restart sistem Pengoperasian interval timer 255 |
|
Parameter fisik |
Ukuran |
175mm (l) x 190mm (w) |
|
Lingkungan |
Suhu Kelembaban |
Suhu: 0 derajat ~ 50 derajat Suhu Penyimpanan: -20 ~ 70 derajat 5% ~ 90% non - kondensasi |
|
Sistem Operasi |
Versi |
Windows 10/ Windows 11/ Linux |
Informasi pemesanan
|
Model Penjualan |
Keterangan |
|
Aos - mmh610oa - l1 |
12-13-14thI3/i5/i7 CPU (Single Network Singlecom) |
|
Aos - mmh610oa - l2 |
12-13-14thI3/i5/i7 CPU (Dual Network6com) |
|
Aos - mmh610oa - l3 |
12-13-14thI3/I5/I7 CPU (Jaringan Ganda 6com+MXM (Kartu Grafik) |
Ukuran
Baseboard (aos - moh610agd)
Modul Basis Com Express
Com - E modul motherboard industri (ukuran khusus)
Dukung Alder Lake - S 12-13-14th i3/i5/i7 (i 5 12400)
Dukung Intel 4-6 Grup RJ45 (POE Opsional, 2 Grup Optical Fiber Opsional)
Dukungan port jaringan gigabit, tampilan triple asynchronous (HDMI + DP + LVDS)
Mendukung Dual 3G/4G Communication Module
Dukung 6 Grup Port COM, 16 Input dan 16
Dukungan 1*M.2 (NVME), 1*PCIEX4, 4*USB3.0
Dukungan jaringan bangun - up, power - on, watchdog, dll.
Spesifikasi
|
Prosesor |
CPU |
Dukungan CPU Intel® Alder Lake 12-13-14th CPU I3-12100 (3.3GHz/4 Thread/8 Threads/12MB/HD730/14NM/60W/LGA1700) |
|
Chipset |
Intel® H610/B660/H670/Q670 |
|
|
Bios |
AMI 32Mbit, mendukung boot Diskless, Wake Wake - Up, power - pada boot, pengawas dan fungsi lainnya |
|
|
Ingatan |
Kapasitas |
4GB 2*DDR 5 4800 memori MHz, max.96gb |
|
Penyimpanan |
Antarmuka Sata M.2 Antarmuka Antarmuka msata |
1*SATA 3.0 1*M.2 Kunci M NVME/SATA 2280 1*msata |
|
Menampilkan |
Chipset Keluaran |
CPU Integrated Graphics Card HD Graphics DP +2*HDMI+LVDS Tampilan tunggal, tampilan ganda, tampilan triple (tampilan sinkron/asinkron) 1 × DP (Resolusi Maksimal yang Didukung: 3840 × 2160) 2 × HDMI (Resolusi Maksimum yang Didukung: 3840x 2160 30 Hz) |
|
Jaringan |
芯片
|
2 × RTL8111H 10/100/1000m (RJ45 LAN) Port jaringan POE opsional 6 × Intel I 226 2.5 g (RJ45 LAN) Port jaringan POE opsional |
|
I/O |
maju USB 3.0 Terminal SW Phoenix Terminal DC Phoenix Com RJ45 Kembali mengalihkan USB2.0 USB3.0 Terminal com phoenix Gpio |

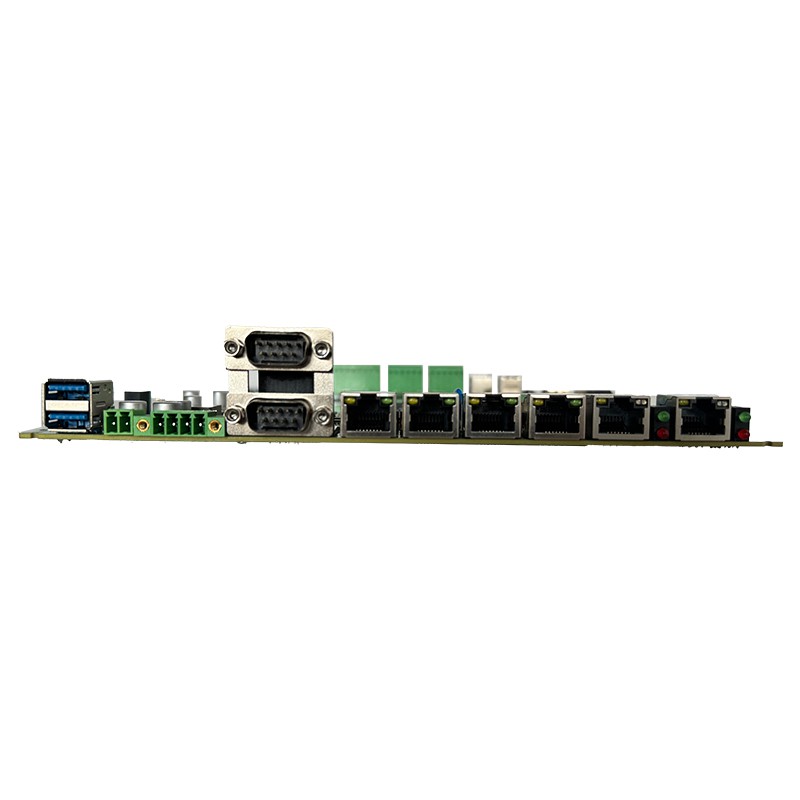

2x USB3.0 Antarmuka 1 × 2pin Phoenix (Power On/Off) Antarmuka 1 × 4pin Phoenix (tegangan lebar 9-36V, maksimum 120W (12V/10a))) 2 × Rs232 com 6 × Intel I 226 2.5 g port jaringan RJ45 (Dukung POE opsional, dua di antaranya mendukung serat optik opsional) Tombol Sakelar 1 X 2 x USB2.0 2 x USB3.0 4 × RS232/485/422 COM Opsional Terminal 16-input dan 16-output GPIO Phoenix (mendukung DIO, isolasi optocoupler) |
|
Fitur onboard
Fungsi diperpanjang
|
Com mulut USB2.0 Sata M.2 Pciex4 Mini pcie Com USB PCIE PCI BISA |
6*Pin com multiplexed dengan antarmuka I/O 1*pin USB (dapat diperluas ke 2*USB2.0) 1*SATA (hard disk 2.5 inci) 1*M.2 NVME (PCIEX4) 1*pciex4 (与 m.2 menggunakan kembali) 2*minipcie (3g/4g/wifi) Beberapa com yang dapat diperluas Diperluas beberapa USB Diperluas beberapa PCIe Diperluas beberapa PCI Beberapa kaleng yang dapat diperluas |
|
Catu daya |
Masukan Konsumsi Daya Dinilai |
DC Jack 9V-36V 60-120W |
|
Penjaga |
Keluaran Selang |
Interupsi, restart sistem Interval waktu 255 tingkat |
|
Parameter fisik |
Ukuran |
273mm (l) x 180mm (w) |
|
Lingkungan |
Suhu Kelembaban |
Suhu operasi: 0 derajat ~ 50 derajat suhu penyimpanan: - 20 ~ 70 derajat 5% ~ 90% non-kondensasi |
|
Sistem Operasi |
Versi |
Windows 10/ Windows 11/ Linux |
Informasi pemesanan
|
Model Penjualan |
Keterangan |
|
Aos - moh610agd |
6 Listrik/6com/2USB3.0 (H610) |
|
4 Listrik 2 Optik/6com/2USB3.0 (B660) |
|
|
4 Listrik 2 Optik /6com/6USB3.0(Q670)
|
Gambar dimensi
Paket ekspansi pendukung
Bidang aplikasi
Cocok untuk robotika, inspeksi visual, otomatisasi industri, manufaktur industri, transportasi cerdas, energi baru, listrik, industri militer, medis dan bidang lainnya.
